■ 金属、非金属、非金属仿真声屏障施工安装

     一般要求

     金属、非金属、非金属仿真声屏障施工安装分二个阶段，包含钢材立柱结构的安装及声屏障的安装。

     钢材立柱结构的安装

     安装声屏障应从立柱开始，H型钢立柱安装前，应现场核实预埋地脚螺栓的间距及位置，如有需要应作适当的调校。

     立柱连接底板的预留孔孔径，可稍微比连接螺栓的直径大一些，以方便位置调整，利用垫片等辅助物调校立柱的垂直度，立柱通过连接螺栓与基础连接定位后，立柱的垂直度应在±2mm/m以内，立柱的间距应在设计标准的±5mm/m以内。将H型钢立柱临时吊装到基础预埋地脚螺栓上，调整工字钢立柱的位置、高度、垂直度及立柱与立柱之间的间距，收紧预埋螺栓螺母將立柱固定在基础上。

■  金属、非金属、非金属仿真声屏障结构的安装

安装前应对钢材立柱结构的净空尺寸、垂直度、轴线弧度以及其他可能影响施工安装的结构设施等进行现场检测，发现不符合要求或与声屏障安装有冲突的，应进行相应的处理。

声屏障安装前应首先在一定距离上放好控制线，从下到上施工，以便更有效地控制声屏障板在垂直及水平线上的平整度，从而保证声屏障板的整体装饰效果。

为确保声屏障准确接合及确保连接强度，定位金属构件的安装位置以及定位伸出长度应在设计标准的 ±3mm以内。

施工过程中必须采取适当的保护措施，以防止声屏障的损坏和污染，如发现水泥浆或其他污染物溅在声屏障板的表面时，应即时清洗干净，以保证声屏障板的吸声性能以及外观效果。

声屏障安装完成后，要检查声屏障板与立柱结构的连接强度，以确保连接安全牢固，如发现有松动不稳的情況，应及时处理更换。

■  CEMCOM吸声装饰板施工安装

         一般要求

CEMCOM吸声装饰板是利用结构胶通过膨胀螺栓与结构物连接定位的，安装时要注意膨胀螺栓与混凝土背板的牢固连接、结构胶的搅拌均匀、预留安装孔的填充饱满等。

CEMCOM吸声装饰板的具体安装方法可参照附图《CEMCOM吸声装饰板安装方法示意图》。

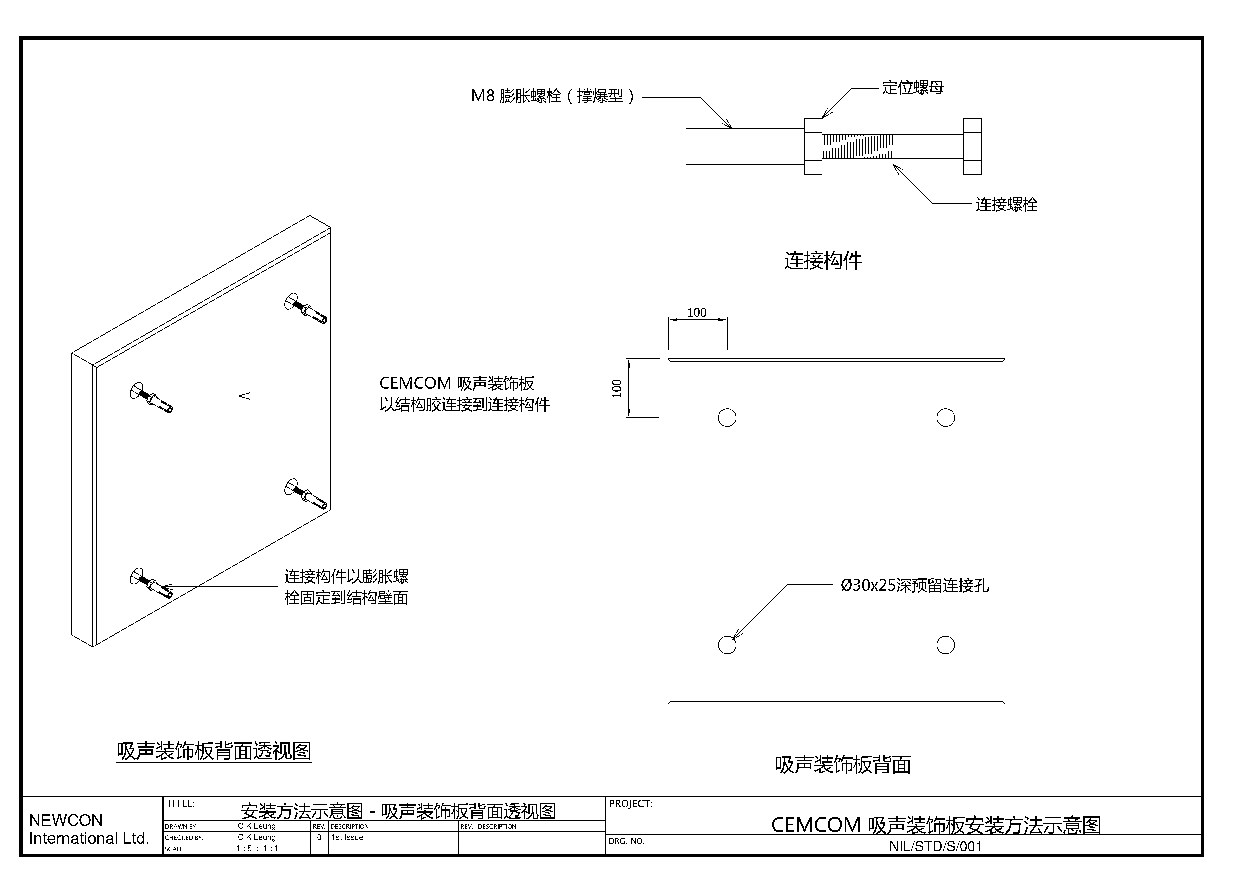

  CEMCOM吸声装饰板安装方法示意图

安装方法

安装前应对混凝土背板整体结构的净空尺寸、垂直度、轴线弧度、预埋件及预留孔的位置、槽洞以及其他可能影响施工安装的结构设施等进行现场检测，发现不符合要求或与CEMCOM吸音装饰板安装有冲突的，应进行相应的处理。

CEMCOM吸音装饰板安装前应首先在一定距离上放好控制线，从下到上施工，以便更有效地控制CEMCOM吸音装饰板在垂直及水平线上的平整度，从而保证CEMCOM吸音装饰板的整体装饰效果。

在设计位置上按要求安装CEMCOM吸音装饰板的定位膨胀螺栓，定位膨胀螺栓的安装方向应稍微向上倾斜，以防止当壁面出现渗水情况时，水珠沿定位膨胀螺栓流到CEMCOM吸音装饰板的背面。

为确保CEMCOM吸音装饰板与定位膨胀螺栓的准确接合及确保连接强度，定位膨胀螺栓的安装位置以及定位伸出长度应在设计标准的 ±3mm以内。

调整连接螺栓使连接螺栓的外露部分在同一平或弧面上以保证CEMCOM吸音装饰板的最终整体装饰效果，锁紧定位螺母以定位连接螺栓。

按设计样式从下到上安装CEMCOM吸音装饰板，注意控制CEMCOM吸音装饰板的整体外观平整度，按现场需要剪裁切割在首尾收口、安全门框以及需要修边处理等位置的特殊板块并进行安装。

注意在结构胶连接牢固前保证CEMCOM吸音装饰板的稳定以确保连接强度。

   施工过程中必须采取适当的保护措施，以防止CEMCOM吸音装饰板的损坏和污染，如发现水泥浆或其他污染物溅在CEMCOM吸音装饰板的表面时，应即时清洗干净，以保证CEMCOM吸音装饰板的吸声性能以及外观效果。

CEMCOM吸音装饰板安装完成后，要检查CEMCOM吸音装饰板与定位膨胀螺栓的连接强度，以确保CEMCOM吸音装饰板与定位膨胀螺栓的连接安全牢固，如发现有松动不稳的情況，应及时处理更换。

质量检验

    产品质量

应按合同上对CEMCOM吸音装饰板的材料及性能指标要求，提供相应的检测报告以证明提供的产品符合合同上的要求，检测报告并应由认可的国家级权威试验所出具。

   施工质量

CEMCOM吸声装饰板的安装应符合本规范及合同中的相关要求，CEMCOM吸声装饰板整体表面应平整顺直、洁净无污、无明显色差，整体缝隙直顺、宽窄均匀、阴阳角方正、收边规整、弧面圆顺。

    除按合同中的相关要求外，CEMCOM吸声装饰板还应以3m高为一层、每10m为1段，按附件《CEMCOM吸声装饰板检测项目及允许偏差范围》中适用的检测项目检测，检测项目中的实测值应在相应的允许偏差范围内。

 CEMCOM吸声装饰板检测项目及允许偏差范围
